ATI 3850跑2B维修一例

来源:互联网 作者:佚名 时间:2015-01-26 09:12
今天正好接客户一片ATI的3850不显的显卡,拿到售后经测试说GPU损坏,收费180于是转接到我这,拿到卡后仔细看了一下外关,然后测试无短路,上机测各项供电核心1.3v显存2V.这几项电压正常输出说明PWM工作是正常的,DCA1.8V也正常。由 于此卡到2B会报警然后正常
今天正好接客户一片ATI的3850不显的显卡,拿到售后经测试说GPU损坏,收费180于是转接到我这,拿到卡后仔细看了一下外关,然后测试无短路,上机测各项供电核心1.3v显存2V  .这几项电压正常输出说明PWM工作是正常的,DCA1.8V也正常。由 于此卡到2B会报警然后正常跑码,说明没有找到BIOS信息,于是拆下风扇测BIOS引脚 1脚接的是上拉电阻 2  5  6是GPIO 分别测对地阻值发现2脚对地577,而5,6脚对地477明显不正 常顺着2脚走线进一个330排阻,打值不正常拆下排阻测对地阻一切正常,从料板上拆件换上对地阻值正常,上机测试OK。

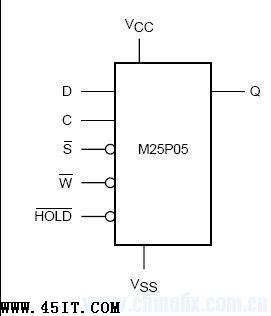

下面上图说明RP60就是330排 阻,ROM芯片为25P05VP
RP60上拉排阻

1脚芯片选择CS 6脚时钟-CLK 以及5脚数据输入-SDI  2脚数据输出-SDO
当sdi  sdo脚位上330 电阻损坏后。导致无法将寻址信息送到BIOS。。。。导致读取BIOS失效。导致检测不到显卡。  U" `2 C- P7 w2 x% B
CS脚片选低有效  CLK上升沿下降沿读取数据。1脚会有一个上拉的电阻测试的时候得拆下测比较准确
上图继续说明'
  25P05.jpg    4.jpg    5.jpg
