图解适配卡安装

来源:互联网 作者:佚名 时间:2015-02-01 16:32
电脑当中有许许多多的适配卡,如:显卡、声卡、网卡、MODEM卡、电视卡、SCSI接口卡、IDE接口卡,它们是通过主板上的AGP、PCI或ISA总线插槽与主板相连接。其实这些适配卡的安装过程都是大同小异,本期就以典型的显卡为例,相信大家就可以举一反三,顺利安装其
电脑当中有许许多多的适配卡,如:显卡、声卡、网卡、MODEM卡、电视卡、SCSI接口卡、IDE接口卡,它们是通过主板上的AGP、PCI或ISA总线插槽与主板相连接。其实这些适配卡的安装过程都是大同小异,本期就以典型的显卡为例,相信大家就可以举一反三,顺利安装其它适配卡。
  一、认识AGP显卡的接口类型
  显卡需要与主板进行数据交换才能正常工作,所以就必须有与之对应的总线接口。从最早的使用ISA接口的显卡,一直发展到PCI接口,再到如今的AGP接口。AGP从诞生到现在历经数次变革,主要规格有:AGP 1×、AGP 2×、AGP 4×、AGP Pro,以及呼之欲出的AGP 8×。
  AGP 1×/2×属于AGP 1.0标准,采用3.3V电压;AGP 4×属于AGP2.0标准,采用1.5V电压。你可能会问,“AGP比PCI快多少呀?”。AGP 1×等于PCI传输速率的两倍,AGP 4×便是PCI的8倍了。AGP总线标准的工作频率是66MHz,而PCI的工作频率是33MHz,故AGP 1×的带宽也相应地由PCI的133MB/秒提高到266MB/秒。AGP 2×模式在时钟的上升沿及下降沿都可以传输数据,所以数据传输率提高到532MB/秒,AGP 4×/8×带宽分别为1.06GB/秒与2.12GB/秒。
  在高档显卡中通常会有许多显示内存,所以需要较大的电流设计。而AGP Pro总线插槽的设计,就是针对这类显卡提供额外的供电插槽设计。AGP Pro总线插槽在中央的部分,依然是标准AGP 4×插槽设计,只不过在后端以及前端,加上了12V/3V的电压。AGP Pro接口完全向下兼容,可同时兼容AGP 1×、2×、4×。如AGP插槽一样,AGP Pro也有不同的版本:AGP Pro 3.3V、AGP Pro 1.5V和AGP通用型。前两种带有封锁引脚以防插入不支持的AGP Pro显卡。目前AGP插槽最大向显卡提供25W的功率,而AGP Pro显卡通过附加引脚Prsnt1#和Prsnt2#向主板报告其电源需求,AGP Pro插槽总共能够提供50W或110W。显卡耗用这么高的功率,自然将产生大量的热量。因此,AGP Pro显卡需要牺牲临近的PCI插槽空间以便冷却。AGP Pro50(50W)显卡需要附近留出1根闲置的PCI插槽,而AGP Pro110(110W)显卡则最多需要在附近留出2根闲置的PCI插槽。

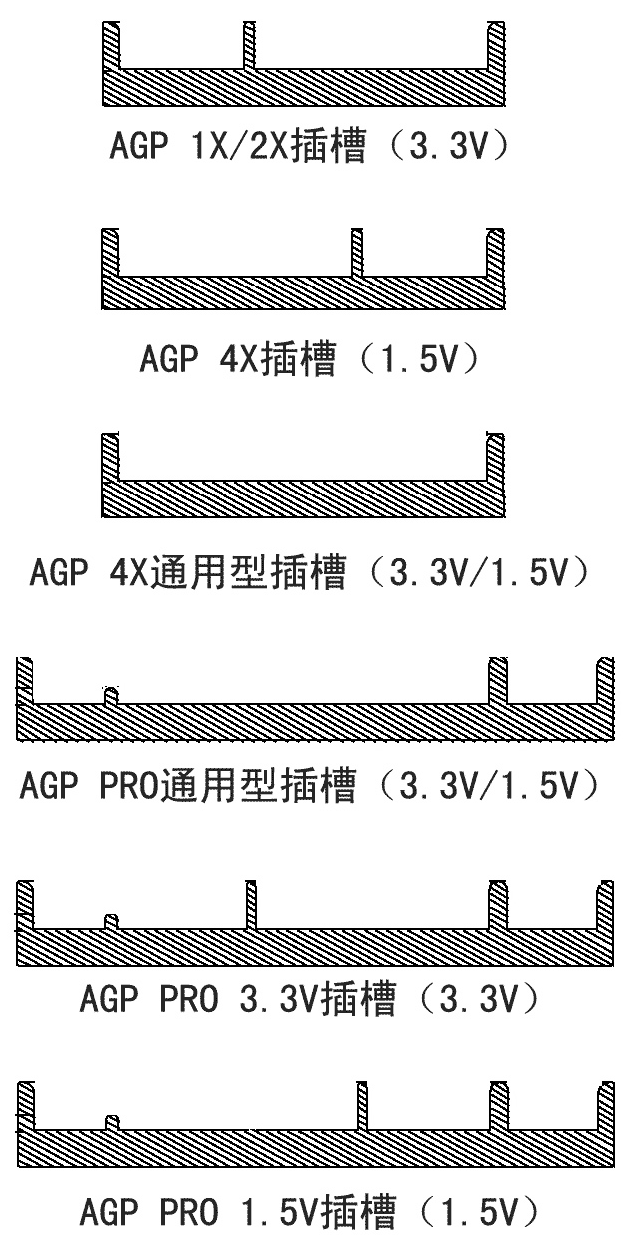

  那么大家在安装AGP显卡时应注意什么呢?当然看看它有没有AGP插槽啦!千万不要以为它一定存在,市面上有很多整合主板,因为已经整合了显示功能,所以没有提供额外的AGP插槽。现在的主板大多是支持AGP 4×插槽,现在困扰大家的问题应该是它与AGP 1×/2×/Pro插槽之间应如何区分呢?相信大家看了如图1所示的几种AGP插槽,以及如图2所示的AGP接口之后,自然就会明白了。

  小知识:AGP插槽与AGP显卡是如何匹配的?
  原则上说,AGP是可以向下兼容的,但是要顾及电压设计。也就是说,AGP 4×显卡能在AGP 1×/2×的插槽上使用,但使用3.3V电压的AGP1×/2×模式的显卡不能用在AGP 4×插槽上;AGP显卡可以在相对应的AGP Pro插槽上使用,例如使用3.3V电压的普通AGP显卡可用在3.3V的AGP Pro插槽上。AGP Pro显卡不能用在标准的AGP插槽上,因为根本就不能插入。
  二、安装显卡
  1.安装AGP显卡
  在安装AGP显卡之前,大家可以先看AGP插槽是否能兼容你所使用的AGP显卡。
  第一步:关闭主机电源,然后打开机箱,找到主板中间位置的一条棕色的AGP插槽,去除机箱后面板该插槽处的铁皮挡板,如图3所示。

  小提示:如果AGP插槽有防滑扣的话可要注意了!

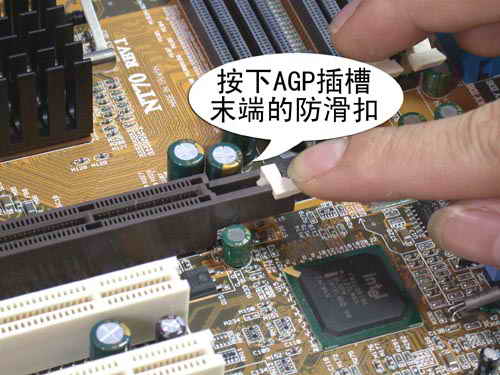

  在带有防滑扣(或称为“防呆片”)的AGP插上安装AGP显卡之前,必须查看此防滑扣是不是真的防止插入。如果是的话,在安装之前要按下AGP插槽末端的防滑扣,如图4所示。

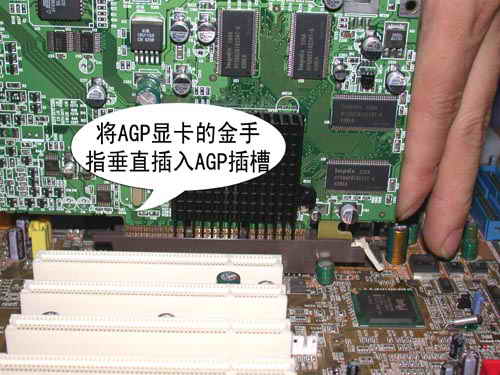

 第二步:取出静电袋中的AGP显卡,为防止静电损害,最好不要碰触显卡的电路部分。接着,将AGP显卡的接口插脚垂直对准主板的AGP插槽,AGP显卡的挡板要对准空出的铁皮挡板位,两手均匀用力往下推,使AGP显卡的接口插脚完全插入AGP插槽中,如图5所示。

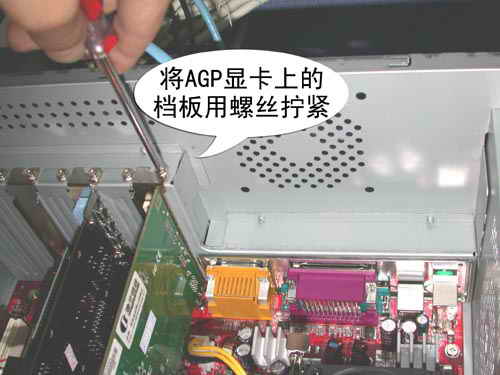

 第三步:最后用螺丝将AGP显卡上的档板与机箱后面板拧紧,确保接触良好,如图6所示。

  2.安装PCI、ISA显卡
  PCI、ISA显卡的安装步骤与AGP显卡相类似,具体的安装过程这里就不再赘述。只不过将主板上的AGP插槽改成白色的PCI插槽或黑色的ISA插槽(相信现在也没多少人会使用ISA显卡了吧!)。另外就是PCI插槽和ISA插槽上是没有防滑扣设计的。
